2.2.1校徽提取#

  首先从地大官方资源中获取校徽素材。在 Photoshop 中使用对象选择工具准确提取校徽轮廓，然后通过曲线工具调整对比度，确保轮廓线条清晰。最终将其转换为高对比度的黑白图片，便于后续丝印层导入。

原始素材：

2.2.2校门线稿处理#

  校门作为地大的标志性建筑，需要制作为线稿形式。通过照片对比度增强、边缘检测等图像处理手段，将原始照片转换为可用的线稿。在 PS 中进一步细化线条，确保线稿清晰度和抠图精度。

原始素材：

2.2.3地球素材与文字排版#

  背面设计的视觉焦点是地球图案。通过照片编辑和几何变形工具，将有代表性的地球图案调整为线条风格，确保在 PCB 丝印时能够清晰呈现。

设计元素分布：

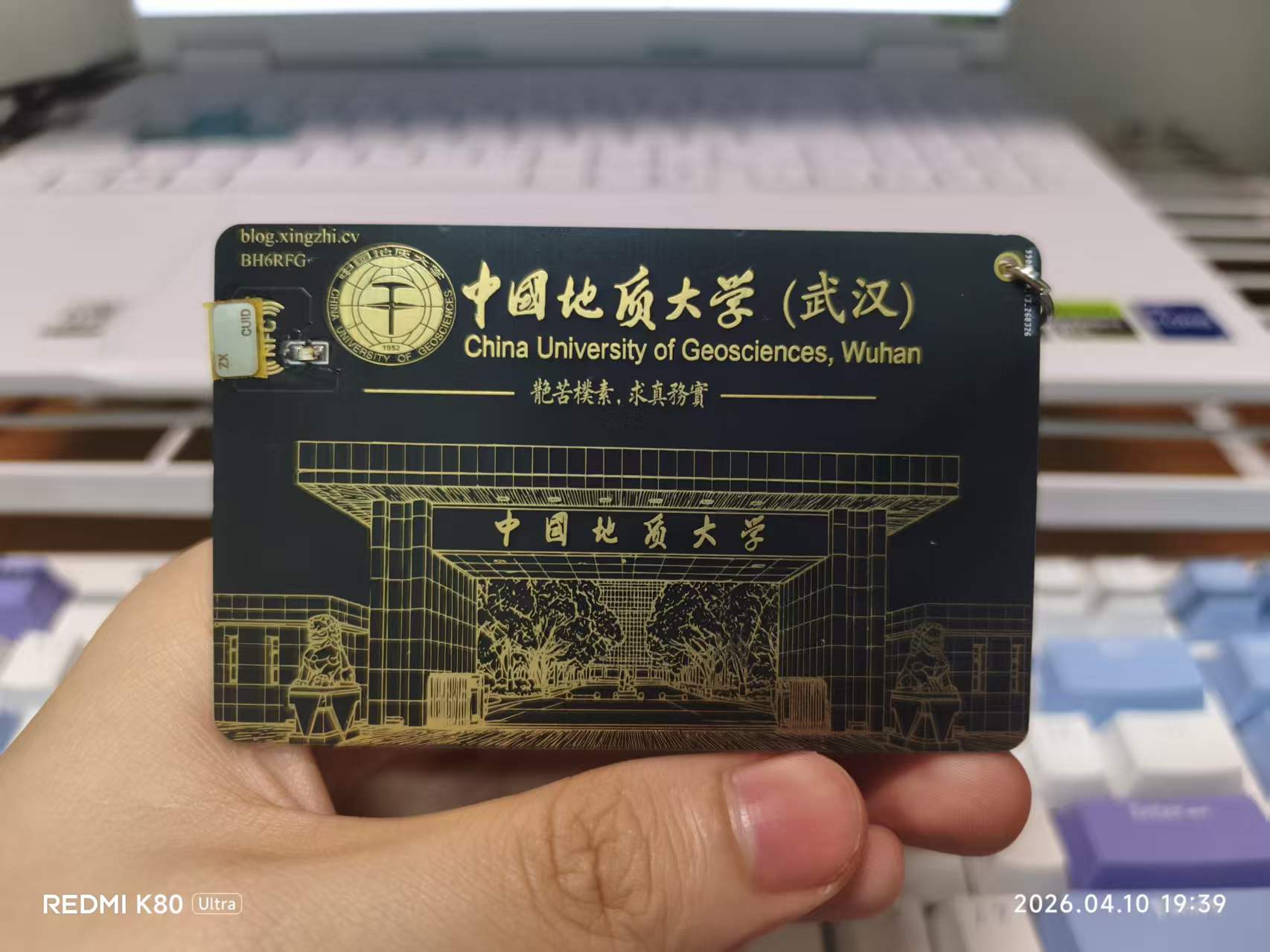

• 正面：校徽居中偏上；校门线稿为背景装饰；校名和建立年份位于下方；校训”艰苦朴素 求真务实”以环绕方式排列于周围

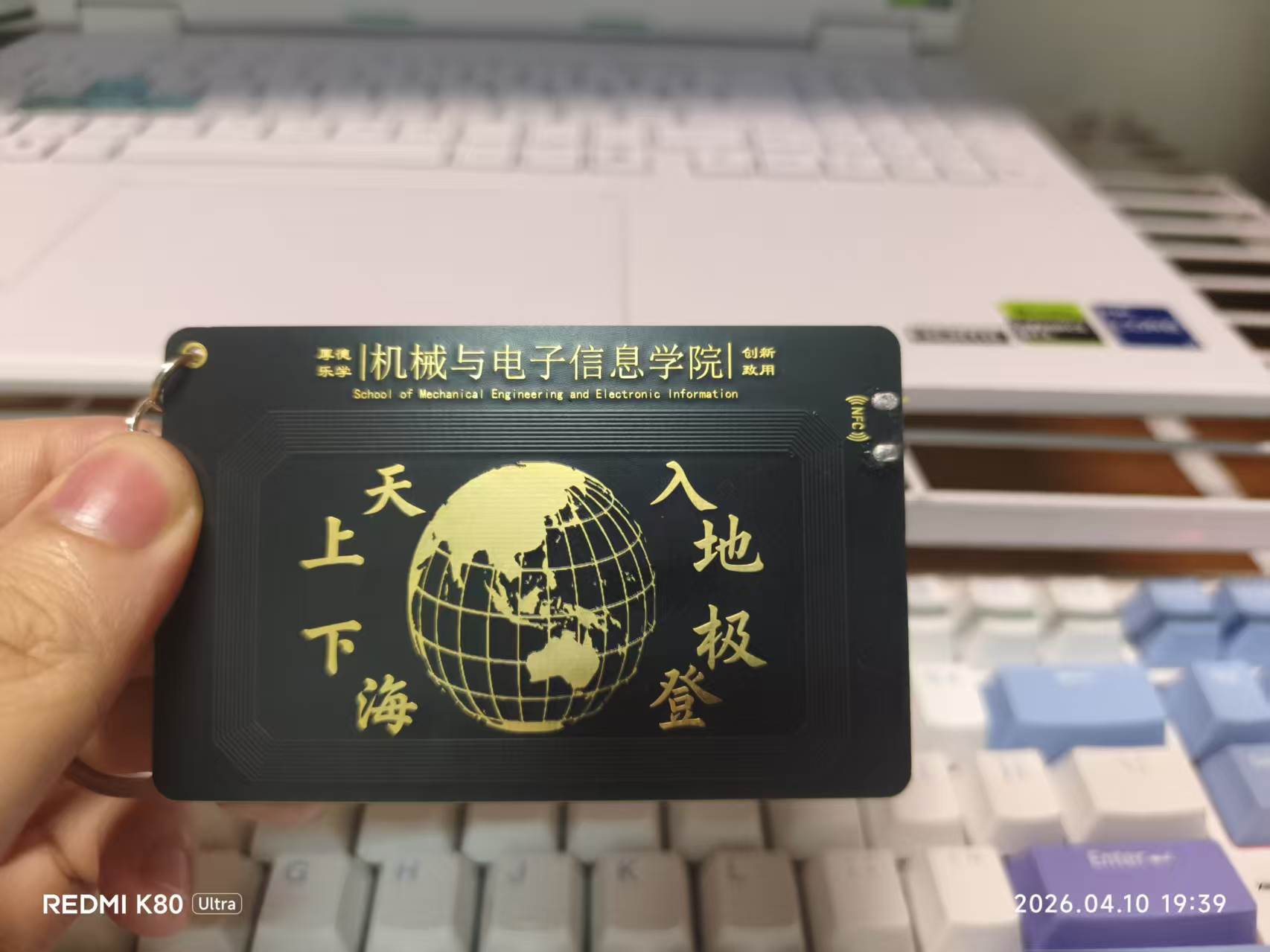

• 背面：地球图案居中；“上天、入地、下海、登极”校园文化标语通过弧形排列围绕地球周边

素材准备完成

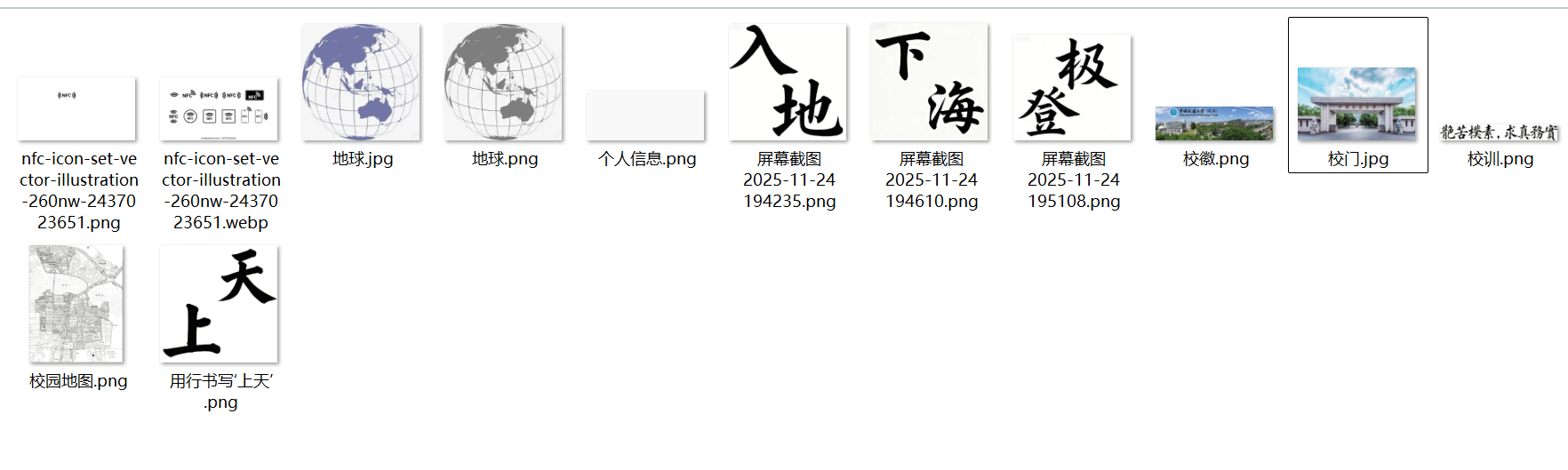

准备好的所有素材包括校徽、校门线稿、地球图案均转换为高对比度黑白图片，文件格式统一为 PNG 格式便于 EasyEDA 导入。

2.3.1 原理图设计#

  这块校园卡采用CUID芯片，这是一种可重写的NFC芯片，相比NTAG的优势在于完全兼容原有系统且支持自定义UID。核心电路相对简单：

• CUID芯片：直接通过天线获取能量，无需外部电源，一般采用BGA封装或直接购买成品芯片模块
• 天线：标准的矩形线圈天线，通过PCB走线实现，单层设计足以满足读卡距离需求

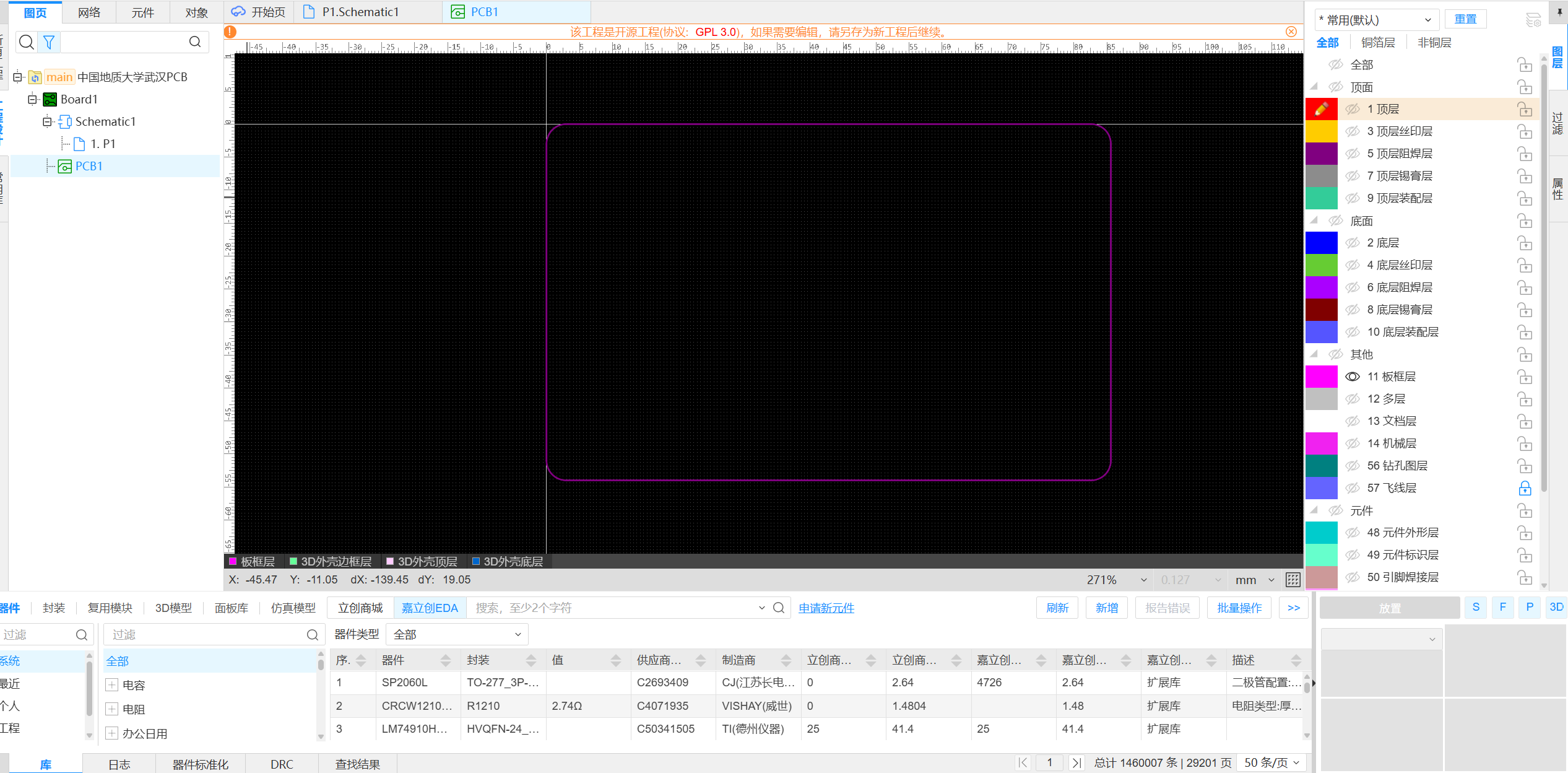

2.3.2 PCB尺寸与层数规划#

  既然是校园卡，尺寸必须符合标准：

• 卡片尺寸：85.6mm × 53.98mm（ISO/IEC 7810 ID-1标准）
• 圆角：8mm半径圆角，便于携带不伤口袋
• PCB层数：2层设计（顶层用于丝印和走线，底层用于返回路径）
• 板厚：1.6mm（标准厚度，打样厂默认）

2.3.3 布线与元件放置#

  打开EasyEDA后，我按照以下步骤进行布局和布线：

第一步：导入BOM和建立网络

1. 在项目中新建PCB文件
2. 导入之前绘制的原理图，自动生成网络表
3. EasyEDA会列出所有待放置的元件

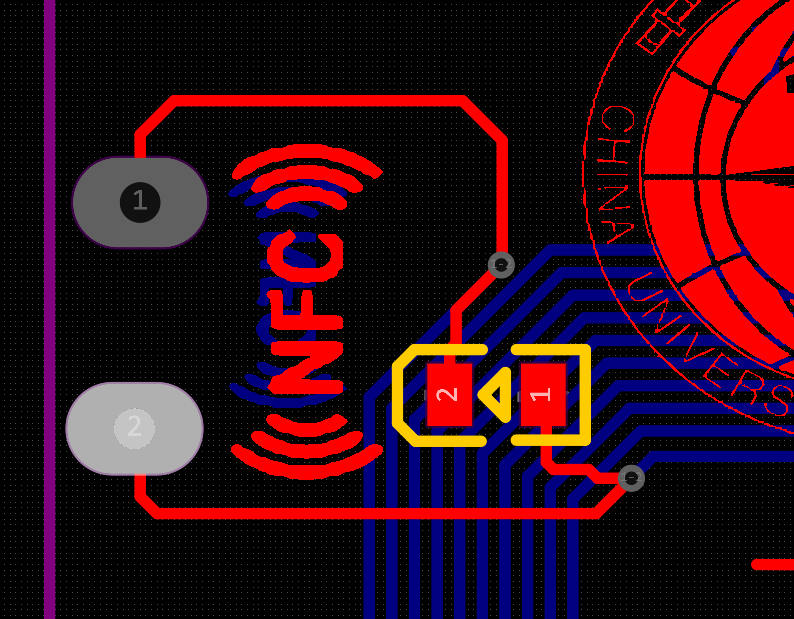

第二步：元件放置

• CUID芯片模块：放置在卡片左上角，充分靠近NFC天线线圈中心
• 0805贴片LED点位：这是一个创意亮点，我在卡片左上角留了LED焊接点位，用于后续调试和视觉效果。

第三步：布线规则设置

• 最小线宽：0.2mm（嘉立创能够加工）
• 最小间距：0.2mm
• 过孔大小：选择自动优化或手动设置为0.3mm钻孔直径

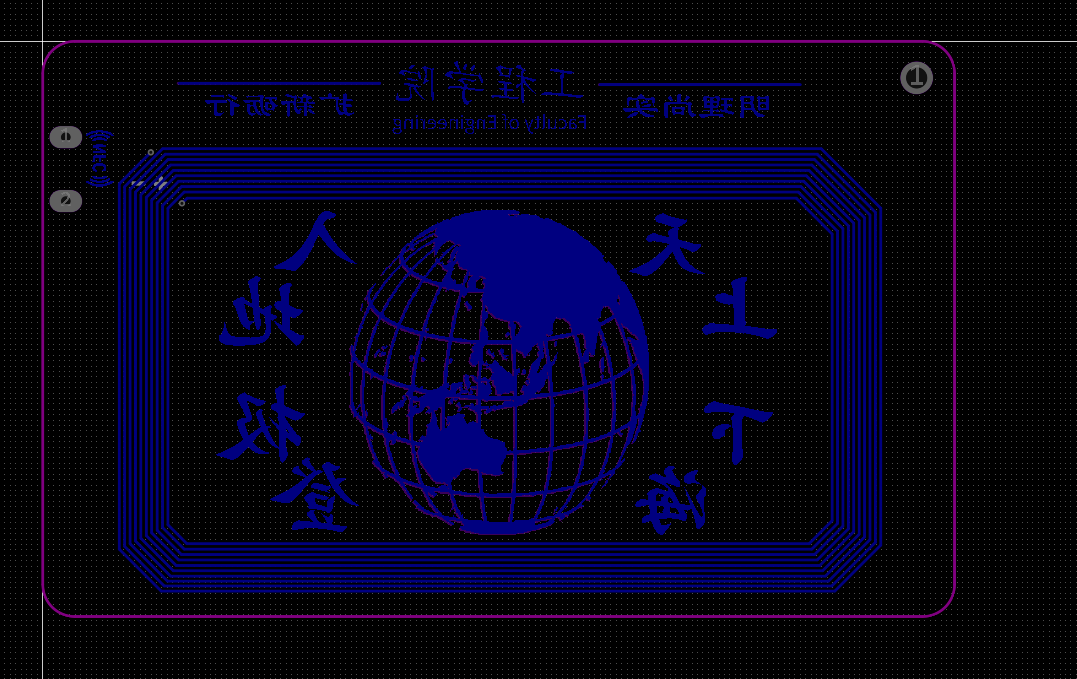

第四步：天线布线   NFC天线是关键，采用矩形线圈设计，从CUID芯片的天线脚开始：

• 线圈匝数：1圈（单圈足够）
• 线圈尺寸：约40mm × 30mm（根据卡片尺寸调整）
• 线宽：0.3mm
• 走线位置：紧贴PCB的一侧，避免与其他信号混杂

第五步：完整的走线连接

1. 连接CUID芯片到天线线圈
2. 如配置了LED，连接LED的正极到芯片的电源（通常无需额外电阻，因为芯片本身电流有限）
3. 所有地线汇聚到同一个公共地节点

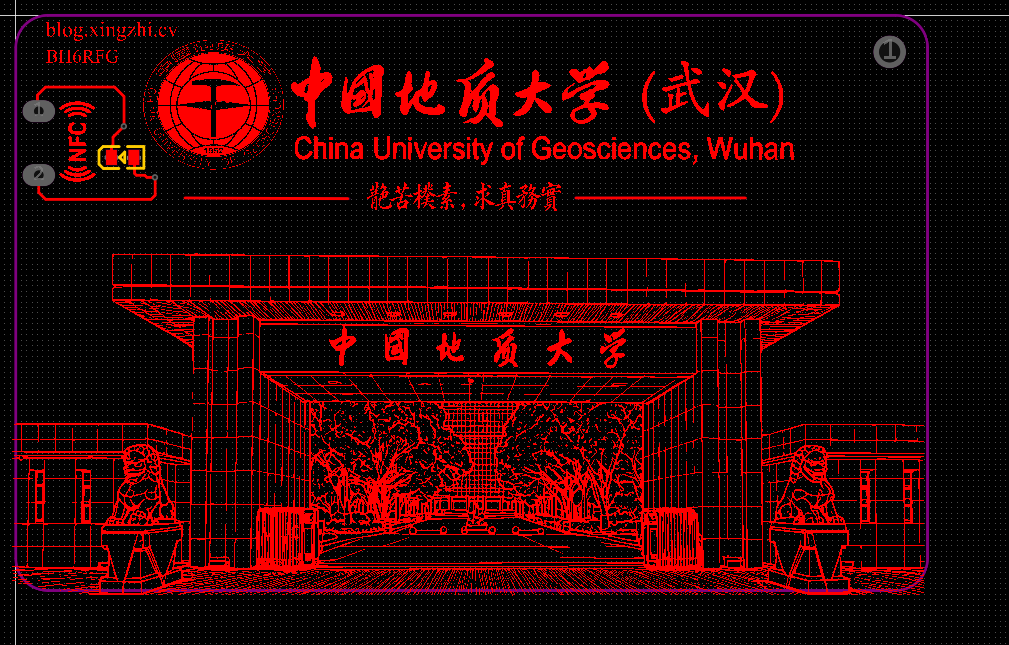

2.3.4 丝印层与沉金效果设计#

  丝印层是校园卡最有特色的地方。在EasyEDA中，我采用了一个技巧来实现沉金效果：

丝印层编辑步骤：

1. 切换到丝印层（Silk Screen - Top）
2. 通过”导入图片”功能依次导入：
   • 校徽素材（中心上方）
   • 校门线稿（中心区域）
   • 地球素材
3. 使用文字工具添加校名”中国地质大学”和建立年份
4. 添加校训”艰苦朴素 求真务实”（分上下两行或环绕排列）
5. 精确调整每个元素的位置和大小

实现沉金效果的关键技巧：   为了在白色丝印基础上展现出金色沉金的视觉效果，我采用了图层复制的方法：

• 在”阻焊层（Solder Mask - Top）“上复制一份主要图案（校徽、校门、地球的轮廓）
• 这样打样厂在制作时，会在这些区域开窗不涂绿油，镀上金层后呈现闪闪发光的金色效果
• 同时保留白色丝印用于文字和细节表现

具体操作：

1. 选中丝印层上的主要图案元素（校徽、校门轮廓等）
2. 复制这些元素到阻焊层对应位置
3. 调整阻焊层开窗区域，使其与实际的金层区域相匹配

2.3.5 NFC logo与LED摆放#

  为了让卡片更加专业，我在以下位置增加了细节：

NFC logo：

• 位置：卡片左上角，靠近CUID芯片，用小尺寸NFC标志图标表示
• 尺寸：约10mm × 10mm
• 层级：加在丝印层上，方便用户快速识别这是一块NFC卡片

0805贴片LED：

• 位置：卡片左上角，不与主要图案冲突
• 类型：红色0805 LED

2.3.6 检查与导出#

  完成所有设计后，进行如下检查：

1. DRC检查（Design Rule Check）：运行EasyEDA的规则检查，确保线宽、间距、过孔都符合打样厂要求

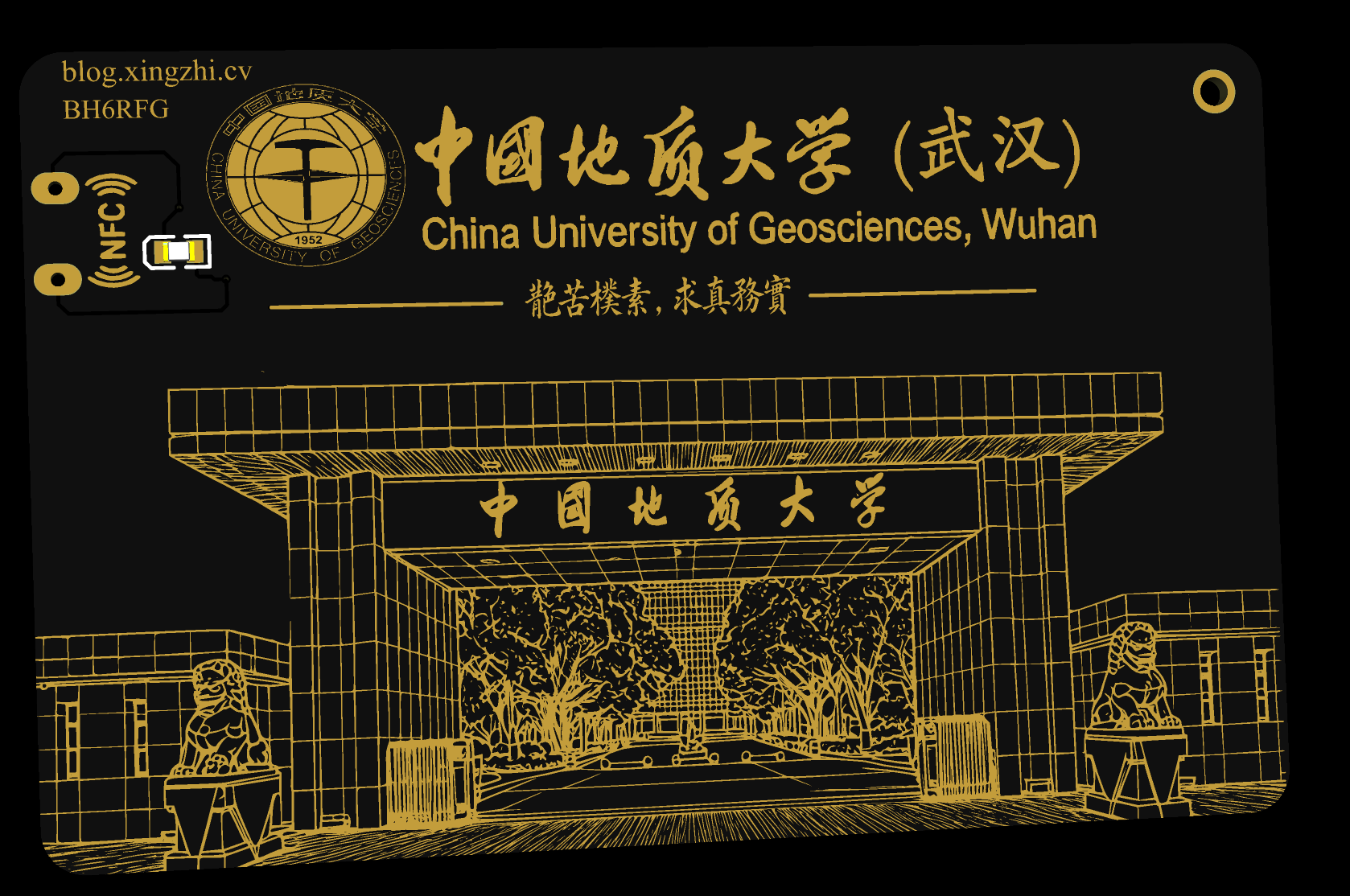

2. 3D预览：在3D视图中查看整体效果，可视化所有元件的位置

3. 导出Gerber文件：选择”File - Export - Gerber”，导出所有必要的层文件（顶层、底层、丝印层、阻焊层等）
4. 打包上传：将Gerber文件、钻孔文件、网表等打包，上传到嘉立创官网进行打样

2.4.1 焊接前准备#

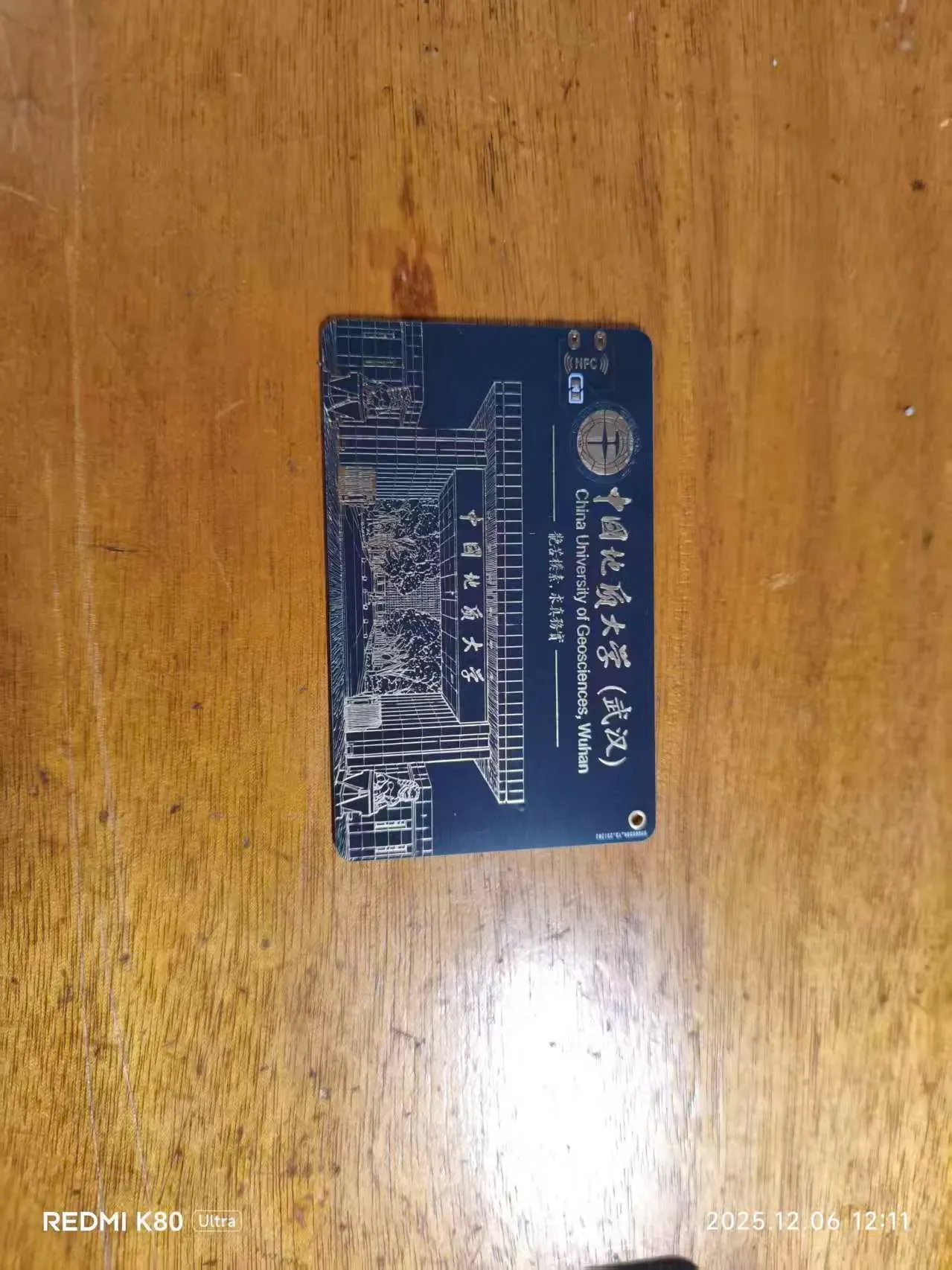

  板子到手后第一步是质检：查看丝印效果是否清晰，沉金区域是否有金色光泽，用万用表测关键节点防止虚焊。确认无误后，准备焊接物料和工具——焊台、焊锡、助焊剂、CUID芯片模块等。

2.4.2 手工焊接过程#

  整个焊接过程采用最直接的方法：先在焊盘涂助焊剂，加热焊盘后放置元件，焊锡自然回流覆盖所有引脚，冷却后检查焊接质量。CUID芯片和可选的0805LED依次焊接到指定位置。全过程需要小心控制加热时间，避免过热损伤PCB或芯片。

  焊接完成后，检查所有焊点表面光滑，没有冷焊或虚焊。NFC天线周围保持清洁，确保无其他导电物体干扰。

焊接注意事项：

• 避免过热：持续加热时间超过3秒可能损伤PCB或芯片
• 检查拉尖：焊锡冷却时如果形成尖锐的”拉尖”，需要用焊台再加热一次让焊锡回流光滑
• NFC天线周围不要焊接其他导电物体，保持清洁

2.4.3 功能测试#

  焊接完成后，拿起手机靠近卡片，应该能听到NFC芯片被识别的声音（通常是”嘀”一声）。这说明：

1. 天线设计合理，能正常感应到RF场
2. CUID芯片焊接正确，能正常工作
3. 没有漏焊或虚焊的地方

2.4.4 使用Proxmark3写入数据#

  实现卡片与博客的交互联动，需要将自定义 URL 数据写入 CUID 芯片。采用 Proxmark3 这一开源 NFC/RFID 测试工具完成数据编程。

Proxmark3 工作原理：

• 支持 13.56MHz ISO14443A 类卡片的读写操作
• 能够完全读写 CUID 芯片的所有扇区（包括 UID 区）
• 通过命令行接口进行精细控制

写入URL的步骤：

1. 连接Proxmark3：将Proxmark3设备通过USB连接到电脑

2. 打开客户端：运行Proxmark3的客户端软件，输入命令pm3 --> hf mf info检查是否能识别卡片

3. 扫描卡片信息：执行命令读取CUID芯片的当前信息

   1
   hf mf dump --1k

   这会显示卡片的扇区和数据块内容

4. 准备URL数据：将要跳转的URL编码为NDEF格式（NFC标准格式）

   • URL示例：https://blog.xingzhi.cv
   • NDEF编码后的十六进制数据会自动生成

5. 写入数据：使用命令将NDEF数据写入卡片的指定扇区

   1
   hf mf write --block <block_num> --data <hex_data>

6. 验证写入：再次运行hf mf dump --1k确认数据是否写入成功

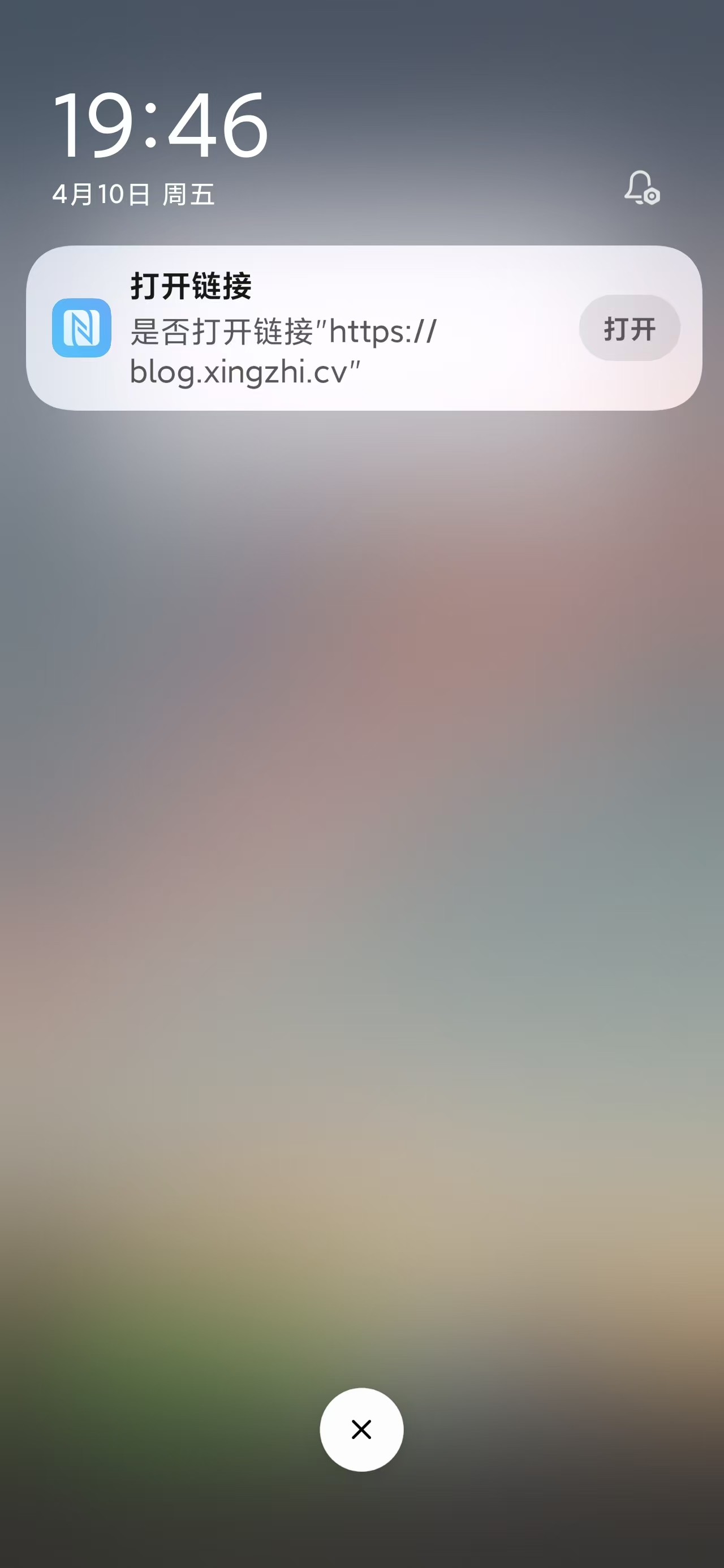

7. 测试功能：用手机靠近卡片，系统应该能识别NDEF格式的URL数据，弹出浏览器窗口并跳转到指定链接

Proxmark3 与 CUID 的兼容特性：

• CUID 芯片支持全扇区写入，相比 NTAG 系列的只读 UID 区具有更高的灵活性
• 单块卡片可存储多条 NDEF 记录，支持不同 URL 的并存
• 写入错误时可以直接覆写，无需物理重置

2.5.1 技术经验与工程选择#

工具链选型： 嘉立创 EasyEDA 提供了完整的原理图设计、PCB 布局、仓库管理和直接打样的一体化工作流。相比行业级 EDA 工具（如 Altium Designer、Cadence），EasyEDA 在学习曲线和成本上优势明显，特别适合教学和业余项目。

芯片选型要点： CUID 相比通用的 NTAG 系列具有以下优势：

• 完全兼容原有 ISO14443A 基础设施
• 支持完整的擦写周期（无只读的 UID 区）
• 单块卡片可配置多个 NDEF 记录
• 成本与 NTAG 相当，应用灵活性更高

工艺创新： 通过在阻焊层（Solder Mask）复制关键图案，实现了非标准的沉金效果——在白色丝印基础上，在校徽、校门等核心图案区域留下开窗，使这些区域能被镀金层覆盖。这种图层组合不仅提升了视觉效果，也充分展现了 PCB 多层工艺的设计空间。

天线设计考量： 单匝矩形线圈的设计思路源于 NFC 近场通信的 RF 特性。在卡片尺寸约束下，40mm × 30mm 的线圈对读卡器的 13.56MHz 射频场具有良好的感应效率，实测读取距离可达 5-10cm，满足日常应用需求。

2.5.2 后期维护和拓展#

可靠性考察： 半年的日常携带使用表明，PCB 卡片的耐用性超过预期。虽然较标准塑料卡片略厚，但强度足够。沉金层在频繁摩擦中未见明显磨损。

数据维护： CUID 支持多次重写的特性使得卡片可以根据需求更新链接。如切换博客平台或更新博客 URL，使用 Proxmark3 可以快速重编程，無需废弃硬件。

进阶方向：

• 集成多协议支持（如添加 125kHz LF 线圈，实现 EM4100 兼容性）
• 采用 3 层或 4 层 PCB 实现更复杂的天线设计
• 加入温度、湿度等传感器，扩展应用场景

2.5.3 总结与反思#

本项目从概念、设计、工程到制造和调试的全流程投入总计约 200 元人民币。作为一个融合了校园文化、硬件设计和嵌入式应用的小型工程项目，它展示了现代电子设计的高度可达性和创新空间：

1. 工具民主化：EasyEDA 等免费 EDA 工具的出现，使得 PCB 设计不再仅为专业工程师的领地
2. 制造便利：嘉立创等打样平台的快速迭代和低成本，使设计验证周期大幅缩短
3. 开源生态：Proxmark3 等开源硬件工具提供了接近专业级的功能，但成本仅为商业工具的零头
4. 教育意义：完整的项目流程为硬件设计学习提供了有趣的实战案例

如果你有类似的想法——无论是为学校、组织或个人项目设计定制化 NFC 卡片——本文提供的技术方案和经验教训应能提供有益的参考。从概念到成品的整个价值链已经足够成熟和易用，剩下的只是创意的大小。
